-
-
Correo electrónico :
cassiebirthdayparty@gmail.com
Correo electrónico :
cassiebirthdayparty@gmail.com
Este recubrimiento utiliza un agente de curado tipo "Primid", desarrollado como alternativa a los sistemas de curado TGIC. Su uso está disminuyendo, principalmente debido a problemas de apariencia con espesores de película elevados.
Se evalúan continuamente nuevas materias primas y procesos para el desarrollo y mejora constante de los productos: ¡mejores propiedades, menor costo!
Orden (Moq):
100kgsPago:
FOB, CIF, EXWOrigen del producto:
ChinaColor:
BlackPuerto de envío:
Guangzhou, Shenzen, FoshanTiempo de entrega：
3-15days

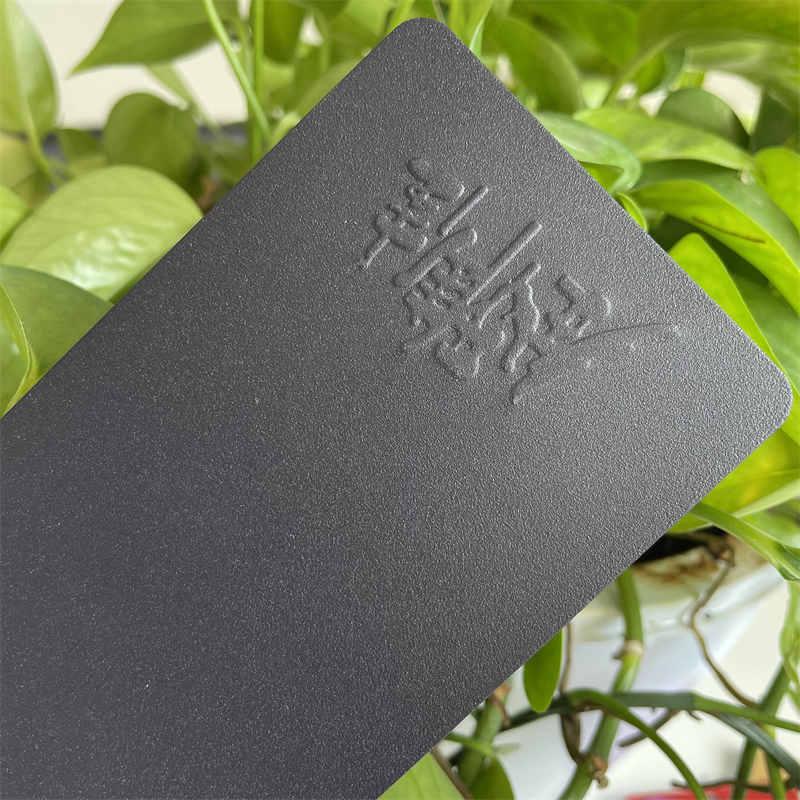

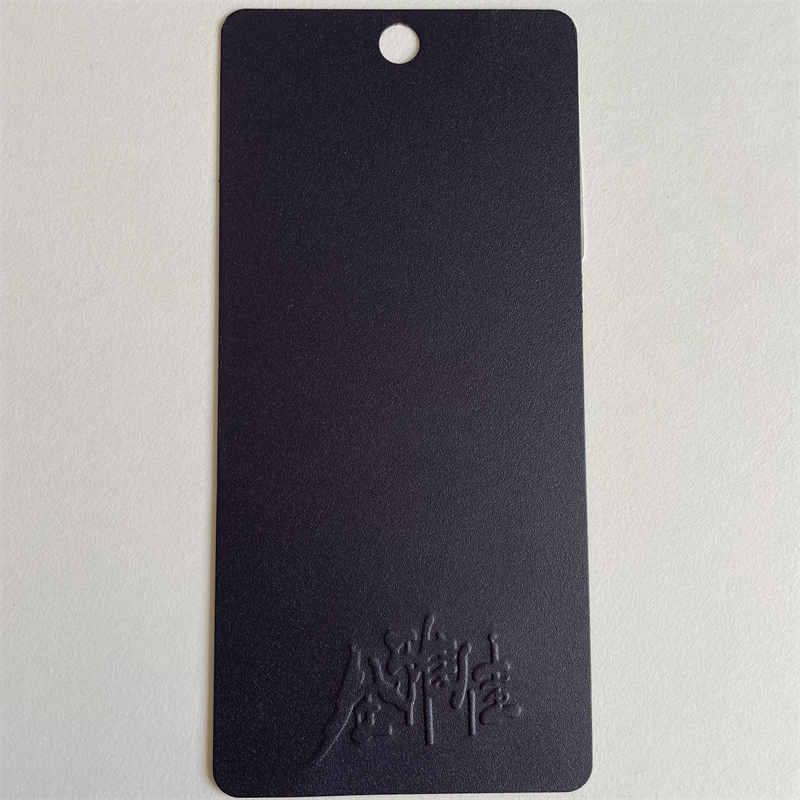

Nombre del producto:
Recubrimiento en polvo de poliéster puro por pulverización electrostática
Introducción
El recubrimiento en polvo se cura con resina de poliéster y resina epoxi. Presenta una excelente resistencia al calor, la humedad, la niebla salina y la corrosión. Se puede utilizar para el recubrimiento de superficies y la decoración de diversos electrodomésticos, muebles y herrajes de interior.
Este es el recubrimiento en polvo para exteriores más tolerante en comparación con los poliésteres sin TGIC. Su excelente resistencia a la intemperie, dureza y estabilidad de color son sus características distintivas. Su mejor apariencia se obtiene a partir de 1,5 milésimas de pulgada. Muy flexibles, estos recubrimientos se pueden postformar si se utilizan las herramientas adecuadas. Permiten una amplia gama de temperaturas de curado y tiempos de permanencia.
La mayoría de los poliésteres TGIC se pueden utilizar para extrusión de aluminio, componentes automotrices, equipos recreativos y de juegos, cercas y postes de iluminación para exteriores.
Apariencia
Hay varias apariencias, desde poco brillo hasta mucho brillo.

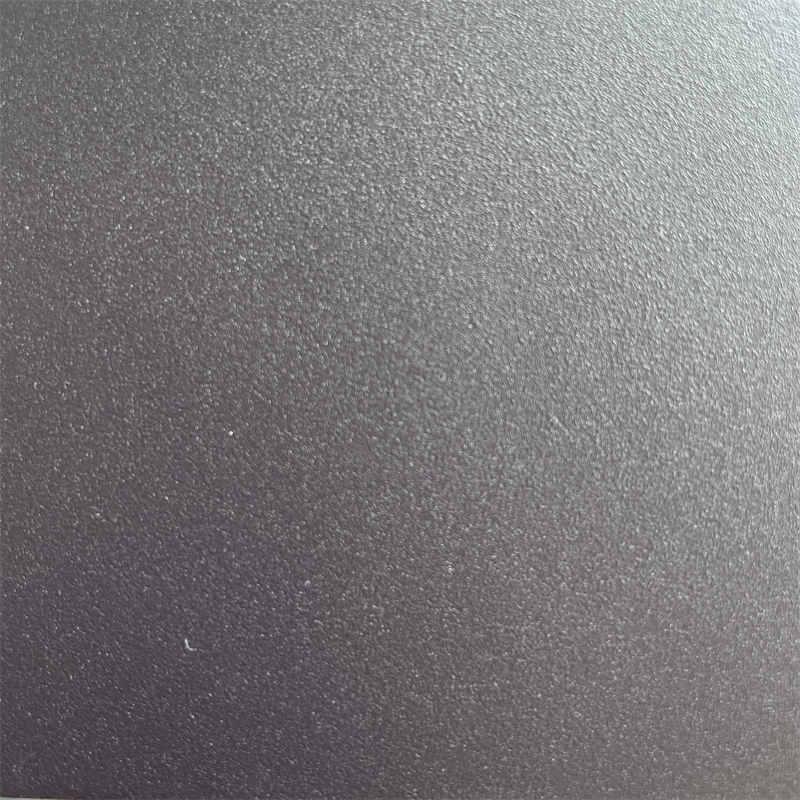

Aspecto especial: Textura, arena, metálico o perlado, color mixto, otro aspecto especial a pedido.
Propiedades físicas
Gravedad especial: 1,2-1,8 (dependiendo del brillo y el color)
Distribución del tamaño del polvo: 100 % menos de 100 micrones (se puede ajustar según el requisito de la aplicación)
Fluidez: 120-140
Volatilidad <0,8%
Condición de curación
200ºC (temperatura del objeto)/10 min
180ºC (temperatura del objeto)/15 minutos
Propiedades típicas de rendimiento
Todas las pruebas que se indican a continuación se llevan a cabo en un panel de acero de 0,8 mm con un espesor de película de 50 a 70 micrones.
|
Elemento de prueba |
Método |
Estándar |
Objetivo |
|
Brillo |
Probador de brillo de 60° |
GB/T9754-1988 |
+/- 5% |
|
Espesor de la película |
Probador de espesor de película |
GB1764-1979 |
60 um-70 um |
|
Adhesión |
Probador de corte transversal |
GB/T9286-1998 |
Grado 0 |
|
Dureza de la película |
Probador de dureza de película (Japón) |
GB/T6739-1996 |
1H-2H |
|
Impacto |
Probador de impacto |
GB/T1732-1993 |
50 cm x kg Impacto positivo (según brillo) |
|
Curva de mandril |
Curva de 180° |
GB/T6742-1986 |
2 mm-3 mm |
|
Prueba de ventosas |
Probador Erichsen |
GB/T9753-1988 |
5 mm-6 mm |
|
Diferencia de color |
Probador de diferencia de color |
GB/T11186.2-89 |
Oscuro<1,5, Claro<0,5 |
|
Niebla salina |
Probador de niebla salina |
GB/T1771-1991 |
500 horas |
|
Prueba de humedad |
Temperatura y humedad constantes |
GB/T1740-1979 |
500 h, Cambios <1 Grado |
|
Dureza Bucholz |
Probador de dureza Bucholz |
GB/T 9275-1988 |
≥80 (Longitud: 1,15-1,2) |
|
Superficie |
Visual |
GB/T 9761-1988 |
Ninguna partícula por encima de 60 um |
|
La distribución del tamaño de partículas |
Medidor de tamaño de partículas láser |
/ |
D(4,3) 35-40 um |
Observación:
1) Brillo: se puede ajustar de 0 a 95 según la solicitud del cliente.
2) Impacto: Diferentes brillos tienen diferente capacidad de resistencia al impacto.
Liso: 50Kg.cm, Bajo brillo: 40Kg.cm
3) Curvatura del mandril: La capacidad de curvatura depende del brillo.
4) Distribución de partículas: utilice el medidor de tamaño de partículas láser LS-POP(III), no tiene un método de prueba estándar definido por la nación.
5) Resistencia a la niebla salina y al envejecimiento: se probará según la solicitud del cliente.
6) Las pruebas de proceso en taza pueden variar levemente dependiendo del brillo y el efecto de la superficie del producto, siendo los procesos en taza mate, relustre y granulados en arena generalmente ligeramente más pequeños que los polvos de alto brillo.
Cobertura promedio
9-12 metros cuadrados por kilogramo con un espesor de película de 60 micrones (con un uso del polvo del 100%)
TGIC y Primid
Están disponibles los sistemas TGIC y Primid, podemos suministrarlos según sus solicitudes.
Observación
TDS es solo para referencia, para recubrimiento en polvo con textura especial, contáctenos, gracias.
Etiquetas relacionadas :
Correo electrónico : cassiebirthdayparty@gmail.com
Derechos de autor © 2025 www.purepowercoating.com.Reservados todos los derechos.
Blog | Mapa del sitio | política de privacidad | Xml |
